GY4-73鍋爐通、引風機

產品詳細介紹

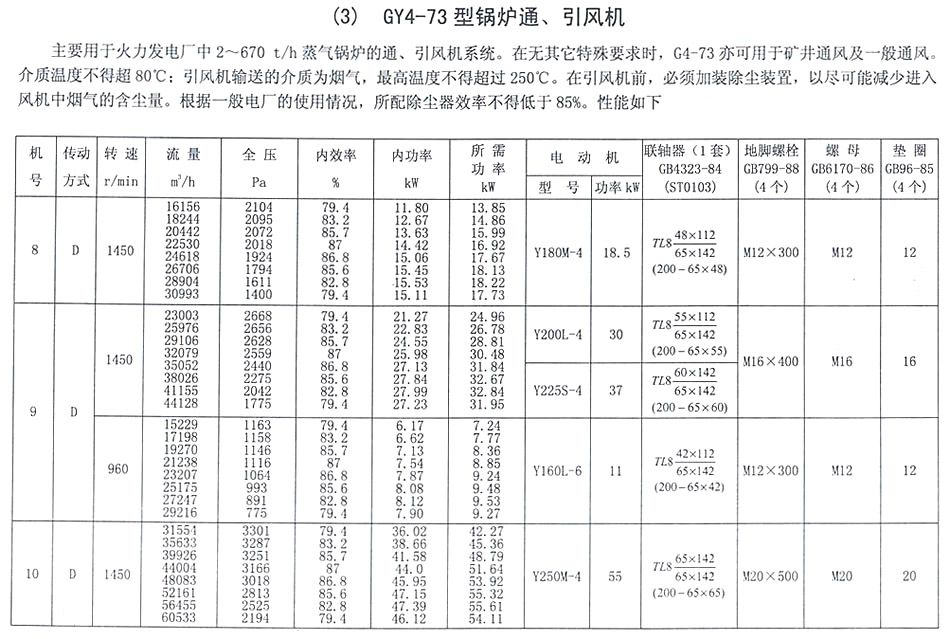

G4-73與Y4-73型鍋爐通、引風機適用于火力發電廠中2~670T/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時，G4-73亦可用于礦井通風及一般通風。

通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，溫度不得超過250℃。通風機與引風機制成單吸入、各有№8~28共12個機號。

在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用怪不情況，除塵效率不得低于85％。風機傳動方式為D式，均采用彈性聯軸器傳動。

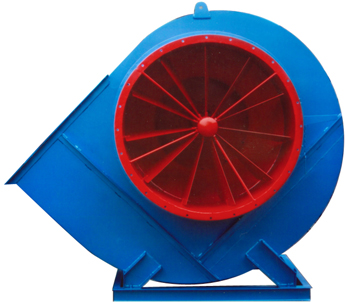

風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

葉輪：由12片后傾機翼斜切的葉片焊接于弧錐形的前盤與平板形的后盤中間。同一號的通、引風機葉輪結構相同。

機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8~12機殼作成整體結構，不能拆開?！?4~16機殼作成兩開式?！?8~28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨。

進風口：收斂、流線型的進風口制成整體結構，用螺栓固定在風機入口側。

調節門：用以調節風機流量的裝置，軸向裝在進風口前面。調節范圍由0°(全開)到90°(全閉)。

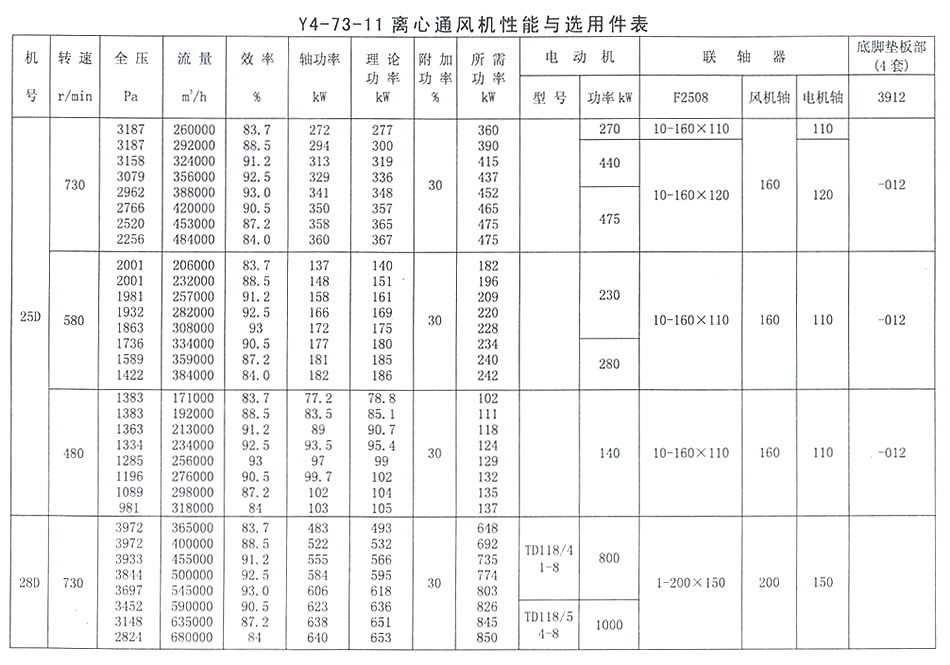

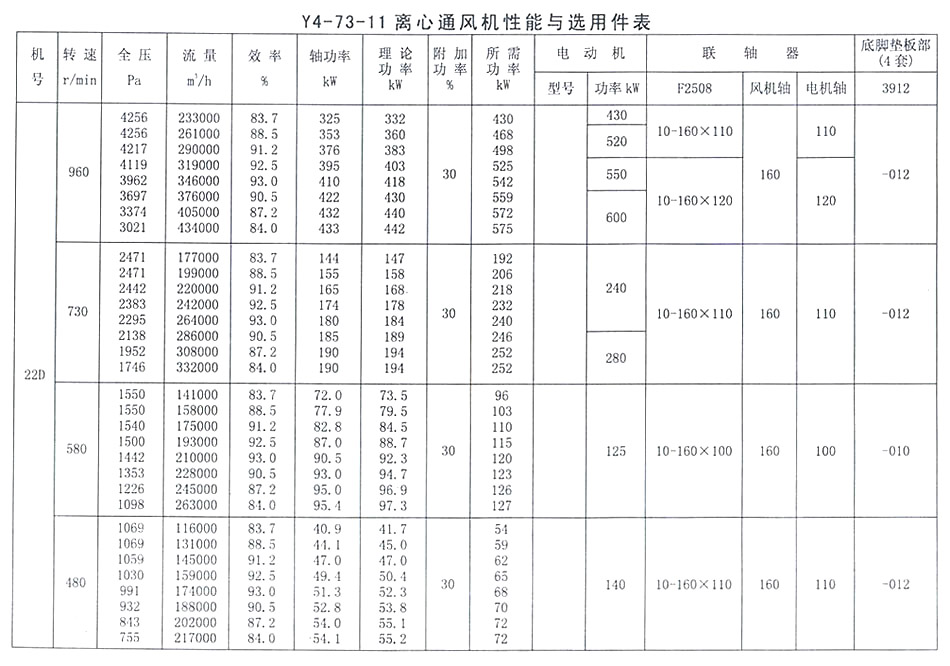

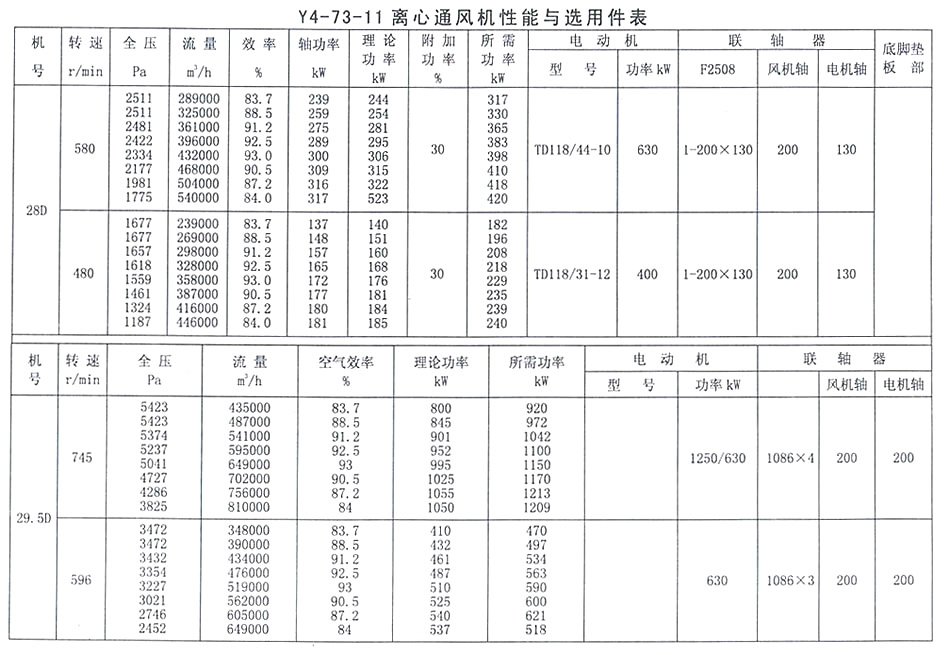

• Y4-73-11 離心通風機性能與選用表

  查看參數



• Y4-73-11 離心通風機性能與選用表

  查看參數



• Y4-73-11 離心通風機性能與選用表

  查看參數

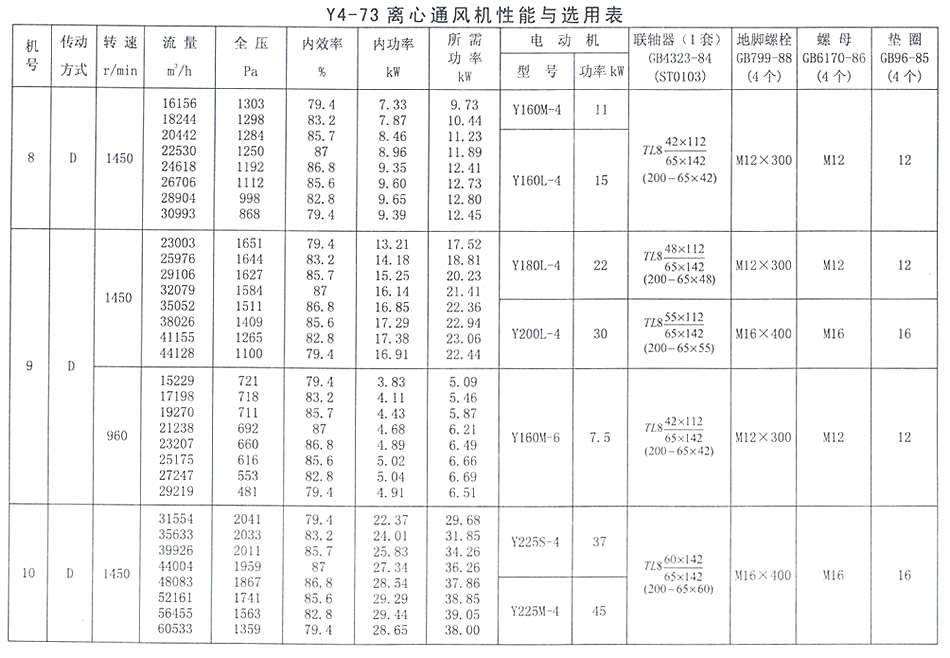

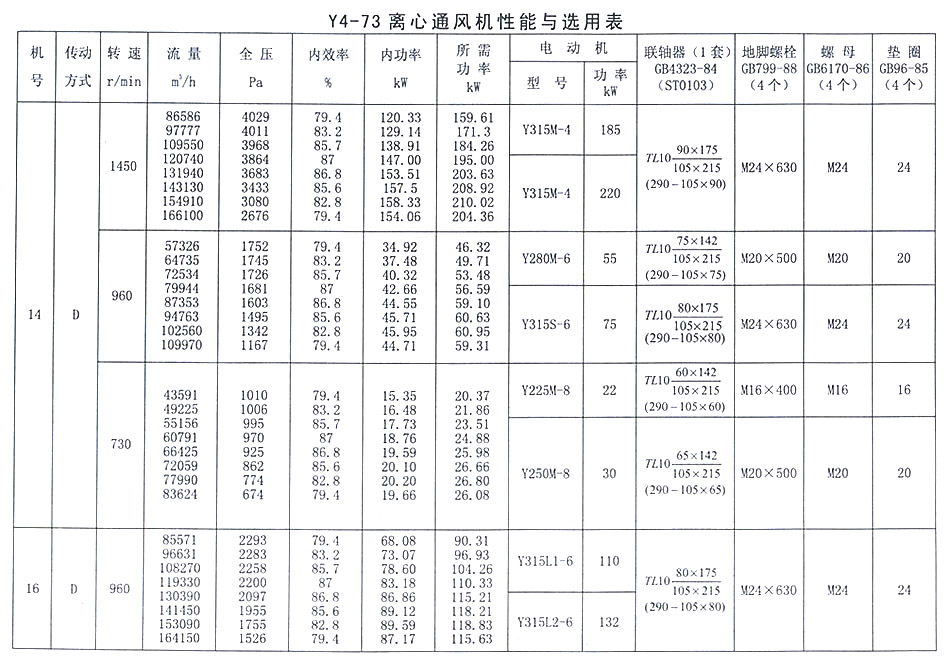

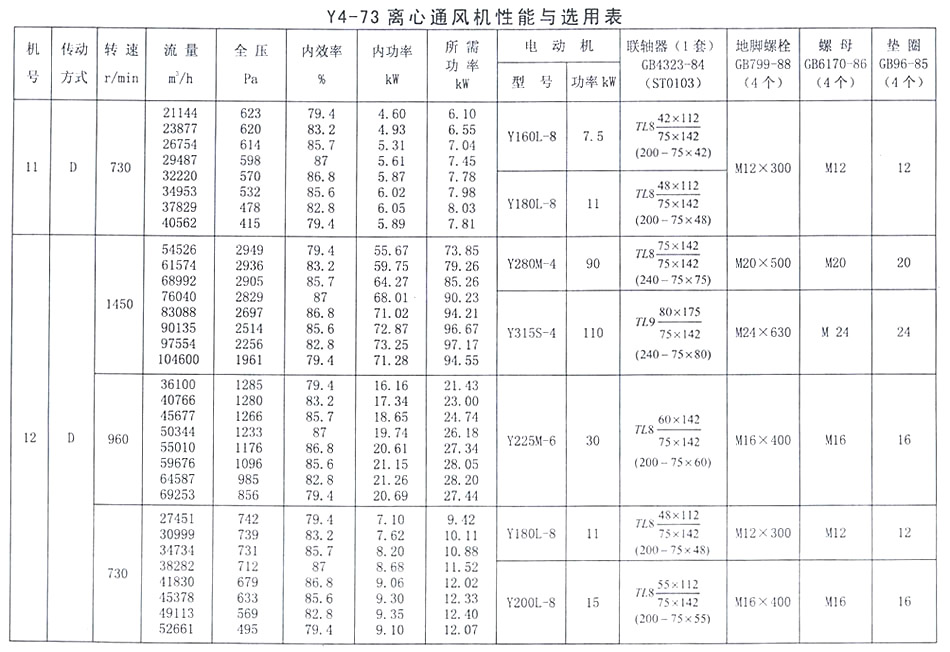

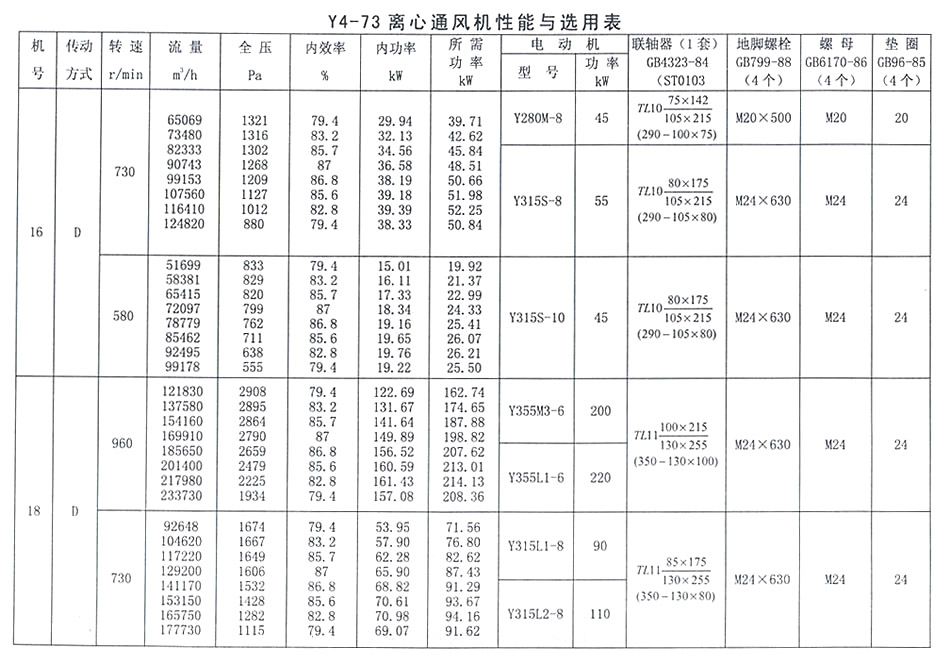

• Y4-73 離心通風機性能與選用表

  查看參數



• Y4-73 離心通風機性能與選用表

  查看參數



• Y4-73 離心通風機性能與選用表

  查看參數



• Y4-73 離心通風機性能與選用表

  查看參數



• Y4-73 離心通風機性能與選用表

  查看參數



• Y4-73 離心通風機性能與選用表

  查看參數

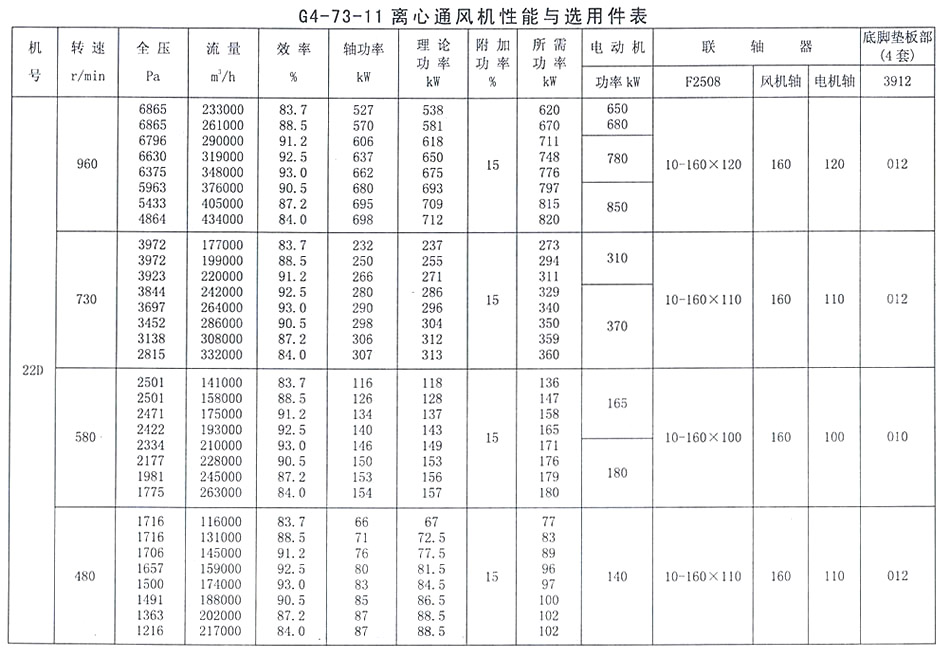

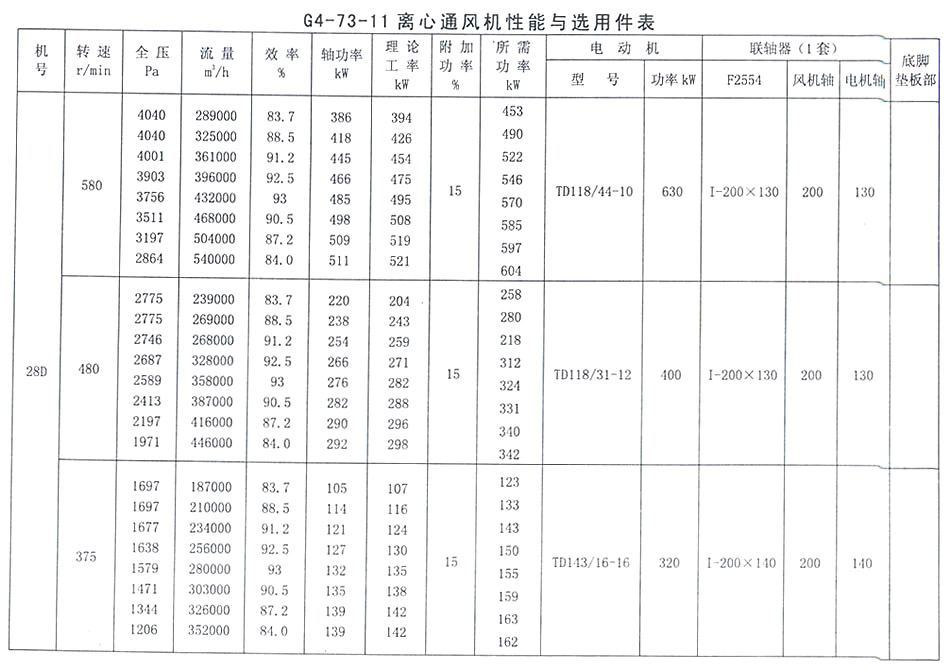

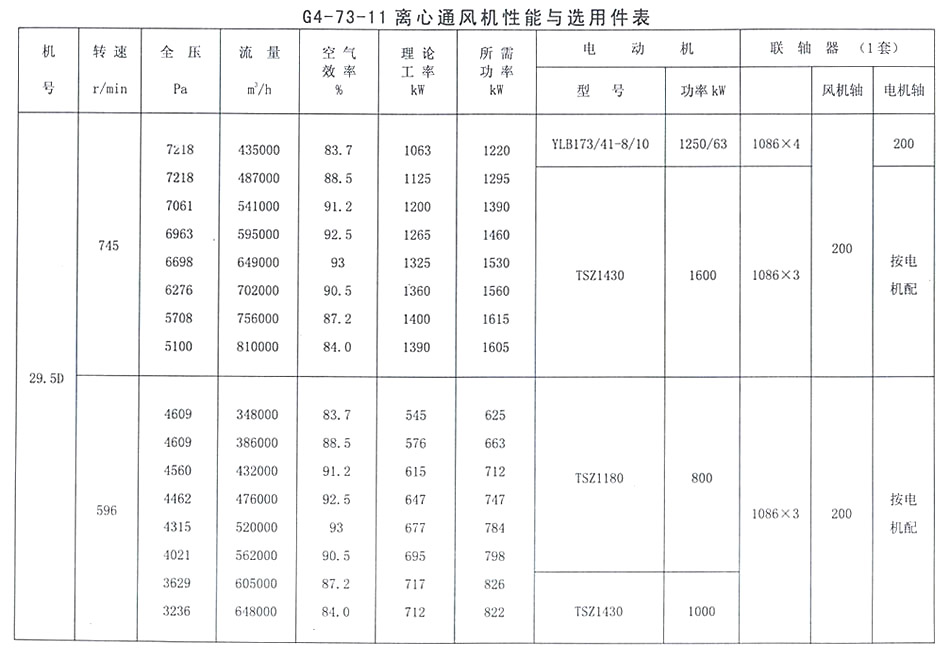

• G4-73-11 離心通風機性能與選用表

  查看參數



• G4-73-11 離心通風機性能與選用表

  查看參數



• G4-73-11 離心通風機性能與選用表

  查看參數



• G4-73-11 離心通風機性能與選用表

  查看參數

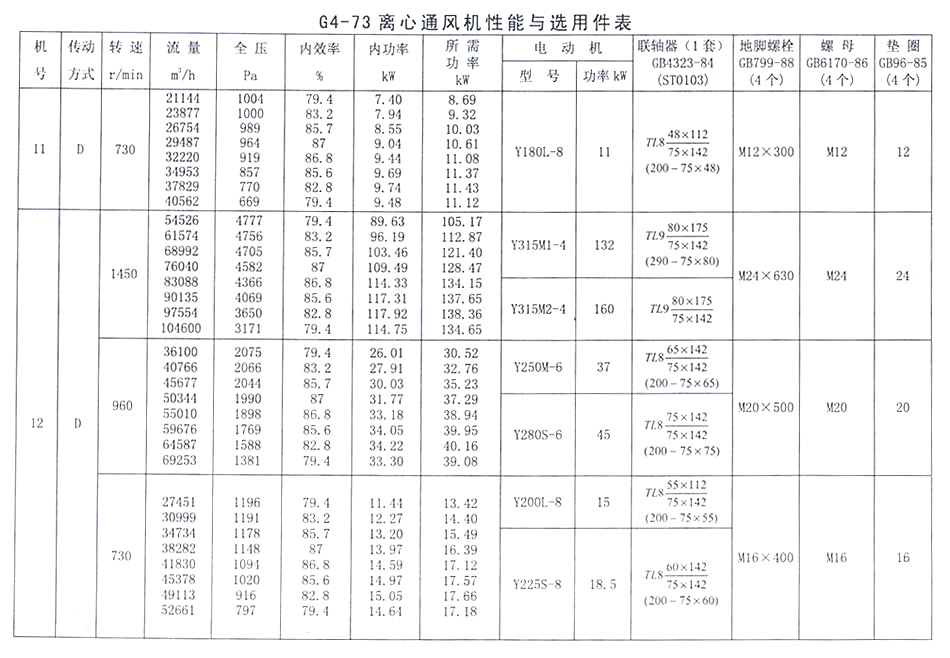

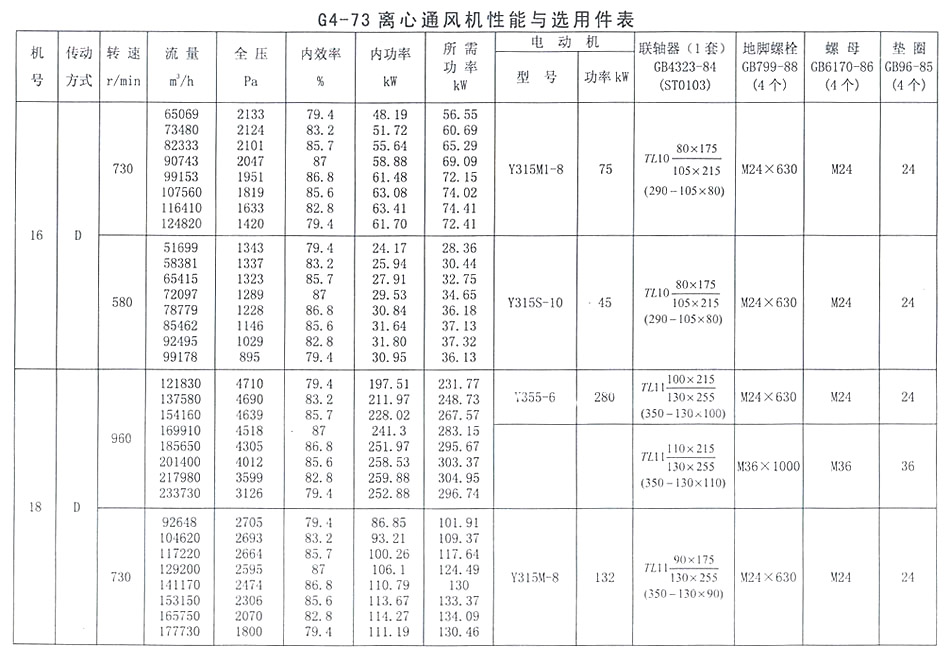

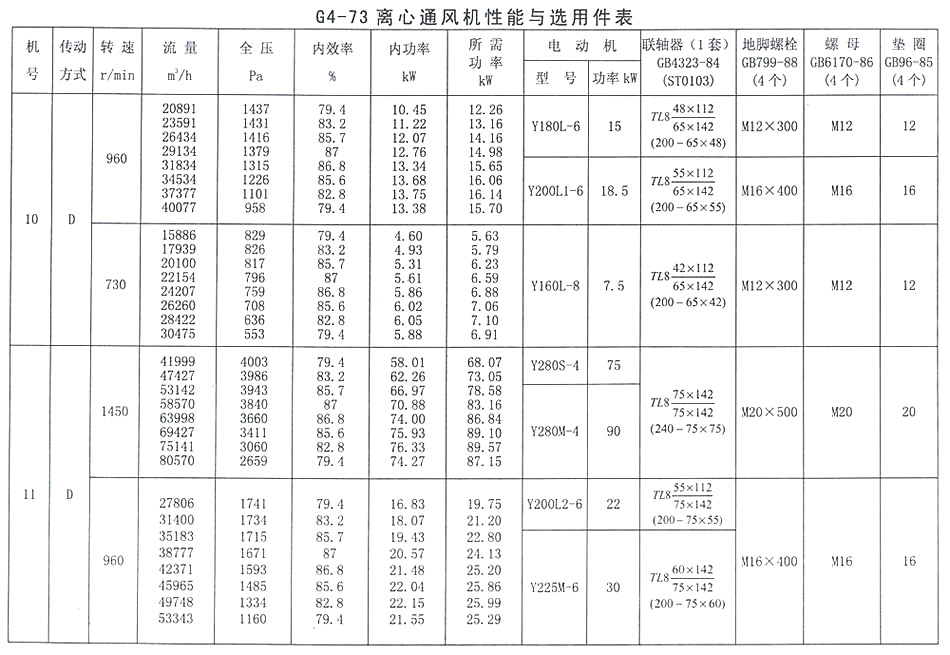

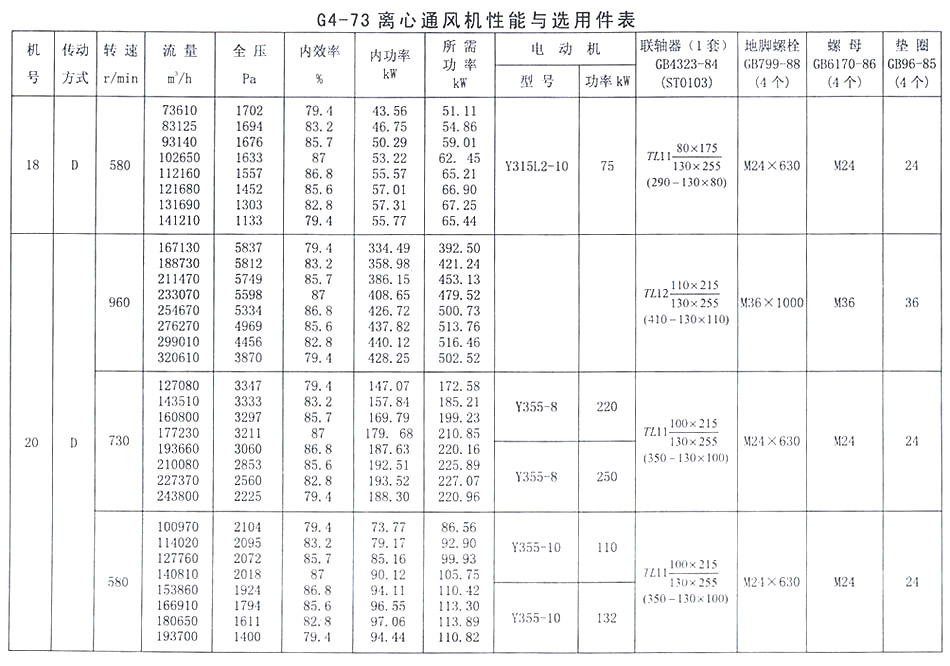

• G4-73 離心通風機性能與選用表
