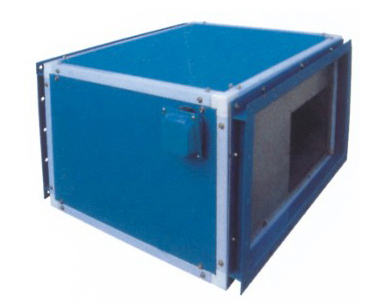

GDF型離心式管道風機

產品詳細介紹

GDF型系列離心式管道風機，是在吸取國外先進技術的基礎上加以改進而研制成的新型產品，該產品性能好、運轉平穩、噪聲低、結構合理緊湊、安裝方便、可直接與風管連接。

【產品用途】	廣泛用于賓館、商場、醫院、影劇院、禮堂、大專院校和科研單位。
【型號】	GDF1.4-5.0
【性能和規格】	詳見參數表

GDF系列離心式管道風機葉輪由多個前向圓弧形鋁合金葉片、前盤、后盤組成，機殼采用鍍鋅鋼板或不銹鋼經機械化及模具加工后點焊連接而成。具有噪聲小、震動小，結構合理等特點。

風機結構、
1．葉輪有多個前向圓弧形鋁合金葉片，前盤、后盤均　采用機械化模具制作而成，并經靜、動平衡校驗，運轉平穩可靠，具有良好的空氣動力性能。 2．機殼均采用鍍鋅鋼板，經機械化模具制作成形。 3．電機支座采用鍍鋅鋼板，經機械化模具制作成形。 4．電機均采用單支承外旋轉電機，葉輪固定在電機外殼上，電機支承端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。

使用條件
1．輸送氣體的種類：空氣和其他不自燃的、無腐蝕的、對人體無害的氣體。 2．氣體內的雜質：氣體內不許有粘性物質，所含的塵土及哽質顆粒物不大于100mg/m3。 3．氣體溫度使用范圍：-20℃－80℃。 4．該系列風機僅適用于在室內安裝，并應按樣本封面上的圖樣方位安裝，不得上下顛倒安裝，也不準側立安裝。否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。

設計選用說明
1．該管道風機屬前向多翼型離心風機，在相同風量、風壓情況下，其噪聲比軸流風機低得多。本系列風機的風量、壓力、噪聲等參數是根據許多工程實際需要而提出的，廣泛適用于公共場所的送、排風系統。 2．在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風系統的正常使用。 3．當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。 4．風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均值。如配有進、排風管、則噪聲將有所衰減。對于噪聲要求較高的場合，應在進、排風管道　上配置消聲彎頭或消聲器。 5．風機配用單相（220V）電機的電源接線圖放置在風機電源接線盒　內。 6．風機運行時振動極小，一般不需采取減振措施。若設計認為有必要，可在風機支承處加減振橡膠墊或減振彈簧。 7．安裝風機時必須考慮好風機與層頂的距離，便于在維護保養時的拆卸方便。

一、性能參數表

DXG-Ⅰ型(后向板式) (噪聲：聲壓水平相對于 3m遠之周圍環境測得)

機號	功率(kW)		轉速	不同風壓下的風量(m3/h)							噪聲 dB(A)	重量 (Kg)
機號	三相380V	單相220V	轉速	100Pa	200Pa	300Pa	400Pa	500Pa	600Pa	700Pa	噪聲 dB(A)	重量 (Kg)
3.2	0.18	0.25	1380	1080	800	200					47	34
3.6	0.37	0.37	1380	3000	2200	1200					54	70
4	0.55	0.55	1380	3600	3000	2100	1000				61	78
4.5	0.8	0.75	1380	4900	4000	3100	2100	800			59	96
5	1.8	1.8	1400	9400	8300	7600	6500	5400	4000	2200	65	132
5.6	3	3	1400	12600	11600	10500	9400	8000	6500	4500	68	190

DXG-Ⅱ型(前向多翼式)

機號	風量(m3/h)	風壓(Pa)	轉速	功率(kW)	噪聲dB(A)	重量(Kg)
2.5	550	110	700	0.12	46	22
	710	142	900	0.18	48	28
	1100	352	1400	0.25	49	32
3	1000	138	700	0.12	52	27
	1400	205	900	0.18	58	32
	2100	510	1400	0.55	67	37
3.5	1370	118	550	0.25	54	44
	1710	182	680	0.25	59	44
	2270	324	910	0.55	64	49
4	2360	170	550	0.25	56	51
	3000	250	690	0.37	61	52
	4060	450	920	0.75	66	59
4.5	3480	221	550	0.37	61	62
	4500	340	690	0.75	65	73
	6280	586	920	2.2	72	80
5	4800	276	550	0.75	63	78
	6100	400	690	1.5	66	86
	7200	720	920	3.0	74	95
5.5	6100	280	550	1.1	68	97
5.5	7700	453	700	2.2	72	100

形式	機號	A	B	C	D	E	F	G	n
Ⅰ型	3.2	300	330	360	500	530	560	530	8
	3.6/4	400	430	460	600	630	660	700	10
	4.5	450	480	510	700	730	760	780	12
	5	500	530	560	800	830	860	880	12
	5.6	550	580	610	1000	1030	1060	980	14
Ⅱ型	2.5	250	280	310	420	450	480	480	8
	3	300	330	360	500	530	560	560	8
	3.5	350	380	410	600	630	660	640	10
	4	400	430	480	700	730	760	780	12
	4.5	450	480	530	740	770	800	810	12
	5	500	530	580	800	830	860	880	12
	5.5	550	580	630	1010	1040	1070	980	14
