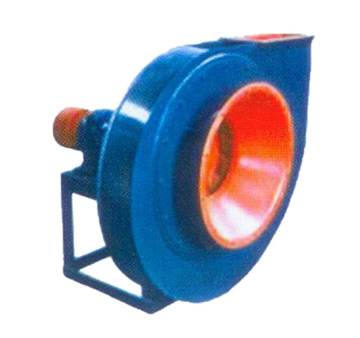

5-29型高壓離心通風機

產品詳細介紹

一、風機的用途
　 　 5-29型高壓離心通風機用以輸送，吸引空氣及輸送無腐蝕性，不自燃，不含有粘性物質的氣體。尤其適用于棉絨加工輸送，亦可用于沖天爐吹煉。輸送介質的溫度，一般不超過80℃。介質中所含塵土及硬質結顆粒不大于150mg/m3。
　　 該類型風機具有效率高，能耗低，是目前國內在高壓風機中較理想的風機。
二、風機的方式
　 　 1、本類型風機為單吸入，機號有No5.5、6.5、7.5、8.5等4種機號。
　 　 2、本類型風機可制成右轉和左轉兩種形式，從電動機端正視，葉輪按順時針方向旋轉稱右旋風機，以“右”表示；按逆時針方向旋轉稱左旋風機，以“左”表示。
　 　 3、風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。
　 　 4、本類型風機的傳動方式為A、C式兩種。
三、主要組成部分的結構特征
　 　 該類型C式風機中，主要由葉輪、機殼、進風口、傳動部分、支架等組成；A式風機中，風機和電動機直接連接。
　 　 1、葉輪：由12片后向，錐形，單園弧等厚葉片，葉片和前盤、后盤三者焊接，中盤和后盤采用鉚接，葉輪制造完成后靜、動平衡校正、空氣動力性能良好，效率高，運轉平穩、安全可靠。
　 　 2、進風口：是裝于風機的側面的整體焊接件，與軸向平行的截面為前錐形后接曲線狀，能使氣體損失小的順利進入葉輪。
　 　 3、機殼：用普通鋼板焊接成蝸形殼的整體。
　 　 4、傳動部分：由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成，在灰鐵鑄件的軸承箱內裝有滾動軸承，以支承葉輪并使其安全運轉。
　 　 5、支架：可能普通角鋼和鋼板焊接而成，以使其可靠的支承風機與地基基礎連接。

主要技術參數：
